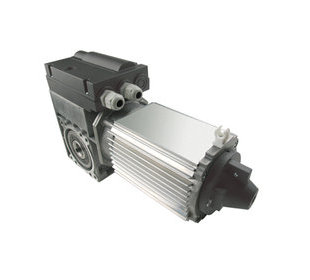

TMS10024TCE

Napęd trójfazowy do przemysłowych bram segmentowych do 450 kg. Zasilanie 3x400V, moment obrotowy 100Nm, prędkość do 24 obr/min, elektroniczne wyłączniki krańcowe. Awaryjna obsługa za pomocą łańcucha.

Wyjątkowo szybka i łatwa instalacja:

  • może być zainstalowany bezpośrednio na wale bramy segmentowej (do wałów o średnicy 25,4 mm lub 31,75 mm)
  • szybkozłącza i ponumerowane gniazda w centrali ułatwiają podłączenie przewodów, co znacznie ułatwia i przyspiesza instalację.
  • elektroniczne wyłączniki krańcowe – dzięki którym programowanie, regulacja i ustawienia położeń krańcowych dokonuje się z poziomu centrali, bez potrzeby dostępu do napędu

Bezpieczeństwo:

  • awaryjna obsługa ręczna za pomocą łańcucha gwarantuje maksimum bezpieczeństwa
  • napęd jest samohamowny, co oznacza że brama blokuje się mechanicznie po zatrzymaniu pracy silnika
  • stopień zabezpieczenia IP54 zapewnia ochronę przed kurzem i strugami wody. Dostępne są wersje z IP65 (pełne zabezpieczeniem przed kurzem i strumieniami wody), dzięki czemu napęd może być montowany np. w myjniach samochodowych.

Najwyższa jakość pracy:

  • sprawność 60% ED (określa możliwość ciągłej pracy napędu w ciągu godziny) – praca intensywna
  • kontrola ruchu za pomocą enkodera
Parametr Jednostka Wartość
Natężenie prądu silnika A -
Moc znamionowa pobierana przez silnik W 370
Moment obrotowy Nm 100
Stopień ochrony IP 54
Prędkość liniowa m/min -
Prędkość obrotowa obr/min 24
Pow. bramy uchylnej maksymalna m2 -
Pow. bramy sekcyjnej maksymalna m2 -
Wysokość bramy maksymalna - brama sekcyjna m -
Wysokość bramy maksymalna - brama uchylna m -
Siła uciągu maksymalna N -
Temperatura pracy °C -20 - +50
Intensywność pracy cykli/dobę -
Wymiary mm -
Ciężar kg 11
Ciężar bramy maksymalny kg 450
Średnica otworu na wał bramy mm 25,4
